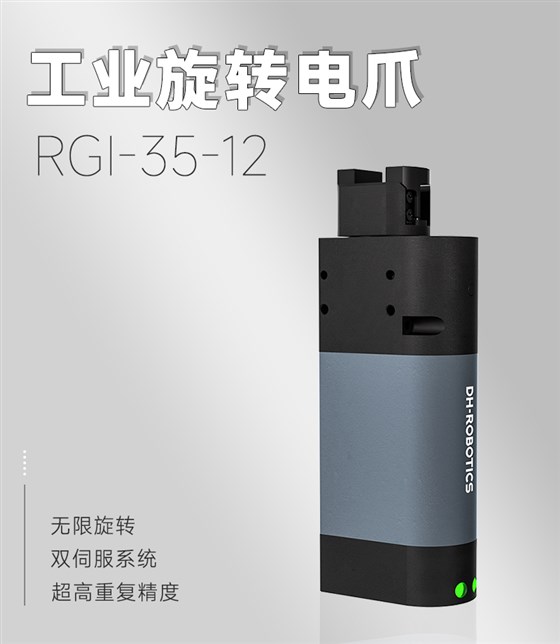

在結構優化方面，電動旋轉夾爪采用驅動-傳動一體化設計，如直流伺服電機與諧波減速器直連結構，使額定扭矩經減速比放大后提升至120N·m，可穩定抓取5kg重物，同時傳動鏈壓縮至2級，機械效率達92%，背隙控制在<1arcmin，確保旋轉定位精度±0.05°。中空旋轉平臺與交叉滾子軸承的組合設計，實現360°無限制旋轉，中空平臺直徑僅50mm，集成17bit編碼器與電氣滑環，體積縮小60%，旋轉剛度徑向達200N/μm、軸向150N/μm，可承受10kg側向載荷而不變形，全陶瓷滾動體使壽命超2萬小時，較鋼制滾動體提升3倍。
控制算法層面，電動旋轉夾爪實現位置、速度、扭矩三環控制。位置控制通過光電編碼器（分辨率10000ppr）與PID算法，將重復定位精度控制在±0.02°；速度控制采用變頻技術，旋轉速度可在0-360rpm無級調節，波動<1%；扭矩控制采用應變片式力傳感器（量程0-50N，分辨率0.01N），實時感知夾持力變化，當檢測到超過設定值時，系統自動降低電機輸出扭矩并啟動振動抑制算法，將沖擊力衰減80%。步進伺服方案如TMC4361控制器內置閉環算法與電流控制，支持S形斜坡加減速與SixPoint™運動控制，解決低速振動問題，通過SPI/Step/Dir接口與編碼器反饋實現力矩環、速度環、位置環精確控制。
材料選擇兼顧強度、剛度、耐磨性與耐腐蝕性。鋁合金因輕質高強特性廣泛應用于一般工業場景；不銹鋼在食品加工、醫藥生產等需耐化學腐蝕與高溫環境（工作溫度-40℃~150℃）中表現優異；碳纖維復合材料則憑借高強度、高剛度與低密度特性，在減輕整體重量、提高工作效率的同時，展現出色的耐磨性與耐腐蝕性。IP68防護等級設計使夾爪在10bar水壓下仍能穩定工作，耐腐蝕材料如316L不銹鋼確保在液體環境中信號穩定性（誤差增加<15%）。
隨著碳化硅功率器件與AI控制算法的引入，電動旋轉夾爪正朝“更高精度、更低能耗、更強智能”方向演進，持續推動工業自動化邁向新高度，成為精密裝配、柔性制造與危險環境作業的核心工具。
