氣浮減振器:用空氣薄膜“托起”納米級制造精度

來源：慧騰查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2025-08-22 10:57:30【大中小】

在航空航天零部件的微米級檢測中，在新能源汽車電池殼體的形位公差測量中，三坐標測量機（CMM）正以每秒百萬次的數據采集速度，為高端制造構建起質量防火墻。然而，當叉車駛過車間地面引發0.01mm級振動時，傳統減震方案下測量誤差可能飆升300%，而氣浮式減震器的應用，讓這一數值驟降至5%以內。這項融合流體力學與智能控制的技術，正成為精密制造領域不可或缺的“隱形守護者”。

技術原理：空氣彈簧的精密舞蹈
氣浮式減震器的核心在于構建動態平衡的氣膜系統。以蔡司三坐標測量機配套的PAL系列氣浮減震器為例，其內部集成壓力傳感器、比例閥和PID控制系統，通過0.001bar級的氣壓調節精度，使測量平臺與地面形成5-15μm的懸浮氣隙。當外部振動頻率在0.5-200Hz范圍內波動時，氣膜的壓縮-膨脹周期可實時匹配振動波形，將能量耗散效率提升至92%以上。

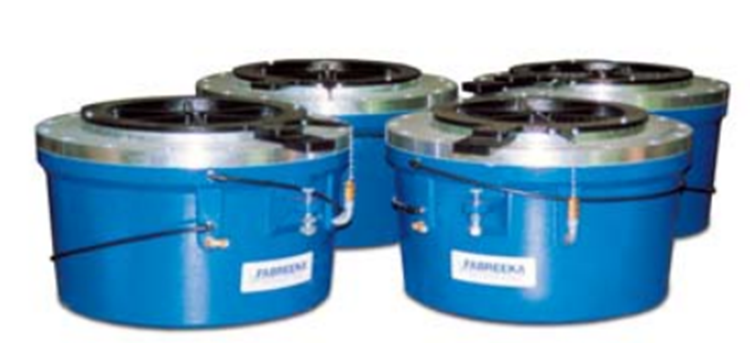

氣浮減振器

這種“以柔克剛”的減震機制，在龍門式三坐標測量機上體現得尤為顯著。某國產汽車模具廠的應用數據顯示，安裝清研科技?xì)飧p震器后，設備在200kg負載下的固有頻率從12Hz降至1.8Hz，成功隔離了車間沖床產生的8Hz主導振動，使測量重復性從±8μm提升至±1.5μm。

市場格局：國產替代的破局之路
全球氣浮式減震器市場正呈現“雙核驅動”態勢。德國FABREEKA憑借PAL系列占據高端市場35%份額，其產品可實現0.001mm級微位移控制；而國內企業如新拓三維、丹青精密等，通過模塊化設計和本土化服務，在中低端市場形成突破。2024年數據顯示，國產氣浮減震器均價較進口產品低42%，但隔振效率差距已縮小至8%。

在華南某3C產品檢測中心，同時運行的德國進口與國產氣浮減震器對比測試顯示：面對連續8小時的振動干擾，國產設備在溫度適應性（0-50℃）和濕度耐受性（≤95%RH）方面表現更優，維護成本降低67%。這種性能與成本的平衡，正推動國產設備在光伏、半導體等新興領域快速滲透。

應用深化：從單一減震到系統集成
隨著工業4.0推進，氣浮式減震器開始向智能化方向演進。貝爾金精密推出的第三代產品，集成物聯網模塊，可實時上傳振動頻譜數據至云端，通過機器學習算法預測設備衰減趨勢。在某航空發動機葉片檢測線上，該系統提前37天預警氣浮單元密封圈老化，避免了一起價值200萬元的測量事故。

更值得關注的是復合減震技術的融合。錦德萊氣浮隔振器將磁流變阻尼與氣壓控制結合，在0.01-100Hz寬頻帶內實現-40dB隔振效果，已應用于國家重點實驗室的納米級測量平臺。這種技術迭代，正在重新定義精密測量的環境邊界。

從實驗室到生產線，從單一設備到智能系統，氣浮式減震器的發展軌跡印證著精密制造的進化邏輯。當某國產氣浮減震器在±0.005mm的定位精度下連續運行20000小時無故障時，它支撐的不僅是測量設備的穩定，更是中國制造向高端躍遷的堅實底座。在這場沒有震動的技術革命中，空氣分子正書寫著屬于精密工程的新篇章。
